FP Básica II comienza a trabajar

¡Ya estamos trabajando en el proyecto!

Los alumnos de segundo curso de FP Básica se han puesto manos a la obran en la elaboración del proyecto de fabricación de un metalófono.

Nuestro grupo de tres alumnos ha decidido realizar un proyecto sobre el metalófono utilizando una herramienta  en línea de edición de textos compartidos, GoogleDocs.

Se han propuesto recopilar toda la información necesaria sobre el instrumento, desde los orígenes y partes, hasta los claves para una correcta afinación y fabricación del mismo.

Seguiremos trabajando e informando de nuestros avances…

Iniciamos el proyecto de varios instrumentos musicales

Comenzamos durante el mes de enero de 2020 la realización de los proyectos para la construcción de algunos instrumentos musicales.
Los alumnos de 2º ESO, una vez que trabajaron estos contenidos en las materias de Matemáticas y Música, han organizado grupos de 3 ó 4 alumnos para elegir un instrumento de los inicialmente planteados y proceder a realizar un proyecto abreviado para su posterior construcción en el taller.

El proyecto se compone de portada, dibujo detallado del instrumento, listado de herramientas y materiales necesarios, presupuesto de materiales y plan de trabajo, con la indicación de las tareas a realizar y los tiempos previstos para cada una de ellas.

Opcionalmente se puede incluir un documento con los cálculos relativos a las medidas de las partes fundamentales para la producción del sonido propio de las distintas notas musicales (ya sean cuerdas, longitud de los tubos o listones, etc.)

Os presento uno de los trabajos de investigación realizados por un grupo de alumnos.

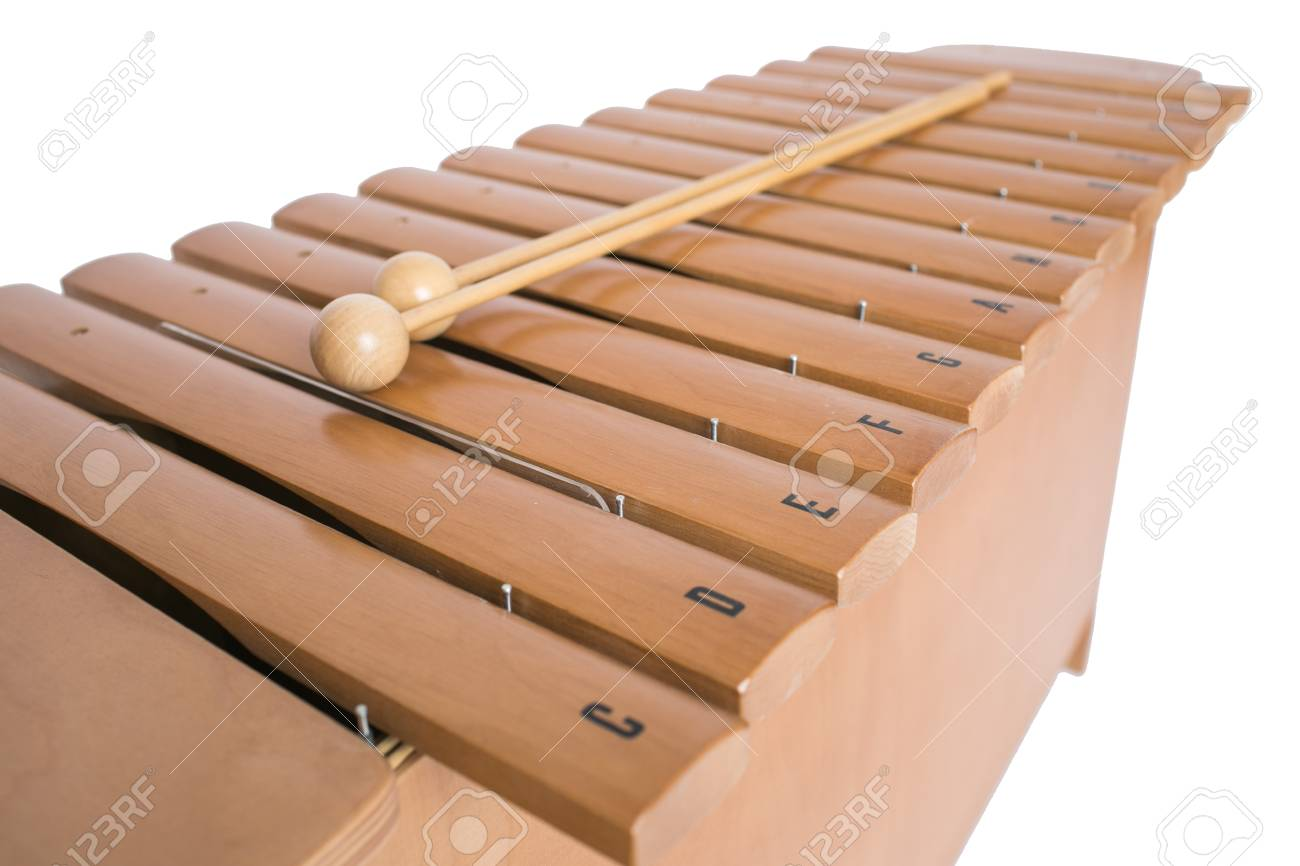

XILÓFONO:

HISTORIA DEL XILÓFONO. El origen del xilófono se remonta a la época prehistórica en el sureste de Asia en el siglo XIV, cuando en los pueblos primitivos colocaban varias láminas de madera sobre sus piernas con un pequeño distanciamiento entre sí, y eran golpeadas obteniendo un sonido armonioso en esa época

Medidas máximas (largo*ancho*alto):118,5 cm.*58,5 cm.*11 cm.

METALÓFONO:

Sabemos que este tipo de instrumentos ya existían en China hacia el año 700 de nuestra era. parece ser que procedían de Turquía, donde existía por aquella época un instrumento formado por dieciséis láminas de metal, suspendidas en un marco vertical, y que sonaban al ser golpeadas con baquetas.

Medidas: Do 3 – 22,4 cm.

TUBÓFONO:

Está constituido por treinta y dos tubos de ensayo (aquellos utilizados en los laboratorios químicos) dispuestos en doble hilera en un soporte acrílico. Los tubos han sido afinados cromáticamente llenándolos con cantidades crecientes de silicona hasta lograr una extensión de dos octavas y media. El tubófono es similar a los sikus del norte argentino o a la legendaria flauta de Pan. Es un instrumento muy versátil y ha sido empleado en muchísimas obras de Les Luthiers. La primera versión de este instumento, realizada por Carlos Núñez Cortés, era similar, pero los tubos de ensayo estaban parcialmente llenos de parafina, en lugar de silicona, por lo que su nombre era "tubófono parafínico cromático"; antes de eso simplemente soplaba tubos de ensayo llenados con agua, pero Gerardo Masana le sugirió que emplease otro fluído más estable. Este prototipo se perdió, junto con

un primitivo latín, cuando en uno de los desplazamientos iniciales del grupo un ladrón ocasional se apropió de ambos mientras los cargaban en el Fiat 600 que por entonces usaban. El instumento actual, del que hay al uso tres ejemplares, fue construido posteriormente con la colaboración de Carlos Iraldi, pero empleando, como queda dicho más arriba, silicona en lugar de parafina. La placa metálica que puede verse en la parte inferior derecha dice: "CAROLUS IRALDI / ALUMNUS GERARDI / FACIEBAT ANNO 1975".

Sus medidas dependen de lo grave o agudo que quieres que sean las notas.

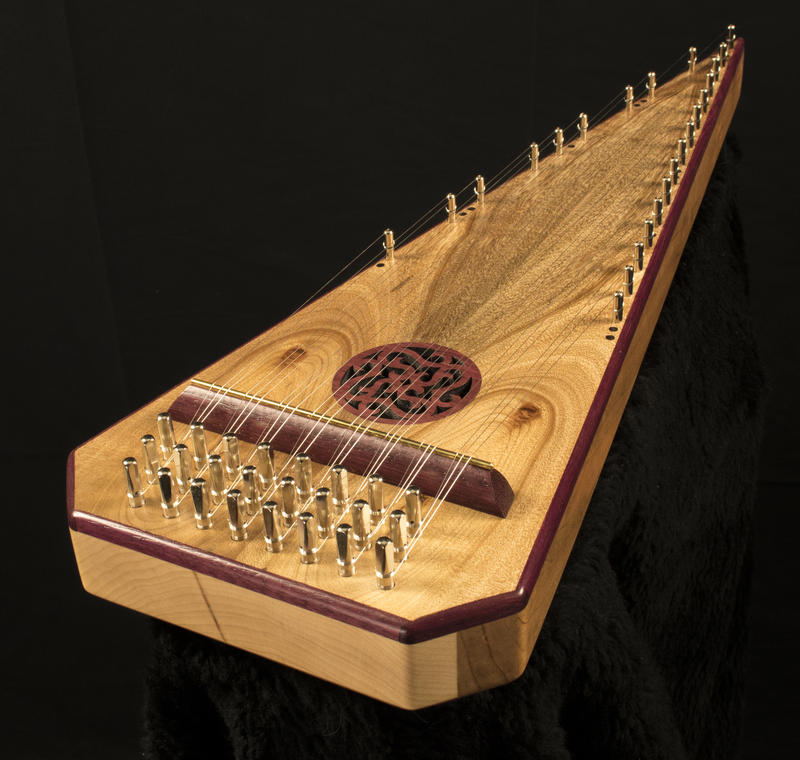

SALTERIO:

Sus más remotos ascendientes se ubican en Caldea, Babilonia, Egipto, Persia y otras culturas del Oriente Medio. Es hijo de la cítara. En el siglo XI (d. C.) se le denominaba tzantrini en Grecia, con el significante: pulsar cuerdas. Estaba muy en auge en la Edad Media. Como siempre era de pequeñas dimensiones , se le tenía suspendido del cuello, o bien se ponía sobre las rodillas.

De la patria de Homero saltó al resto de Europa, incluida España, y desde sus puertos navegó a México en el siglo XVI de la mano de los conquistadores.

El Salterio, es un instrumento musical creado desde tiempos antiguos, dentro de sus principales características se encuentra que es elaborado con cuerdas, proporcionando a quienes lo tocan una agradable melodía, en el siguiente artículo conoceremos todo lo relacionado a este asombroso instrumento y también descubriremos cuales son los detalles que lo hace tan especial.

FLAUTA DE PAN:

En la Antigua Grecia, se conocía este instrumento con el nombre siringa (en griego σΰριγγος, síringos) en honor a la náyade Siringa (Σΰριγξ, Sýrinx), una ninfa de la cual el dios Pan se enamoró y fue convertida en caña. También se la conoce como flauta de Pan

Tubo 1: 17,5 cm

Tubo 2: 15,5 cm

Tubo 3: 13,5 cm

Tubo 4: 12,5 cm

Tubo 5: 11 cm

Tubo 6: 10 cm

Tubo 7: 9 cm

Tubo 8: 8,5 cm

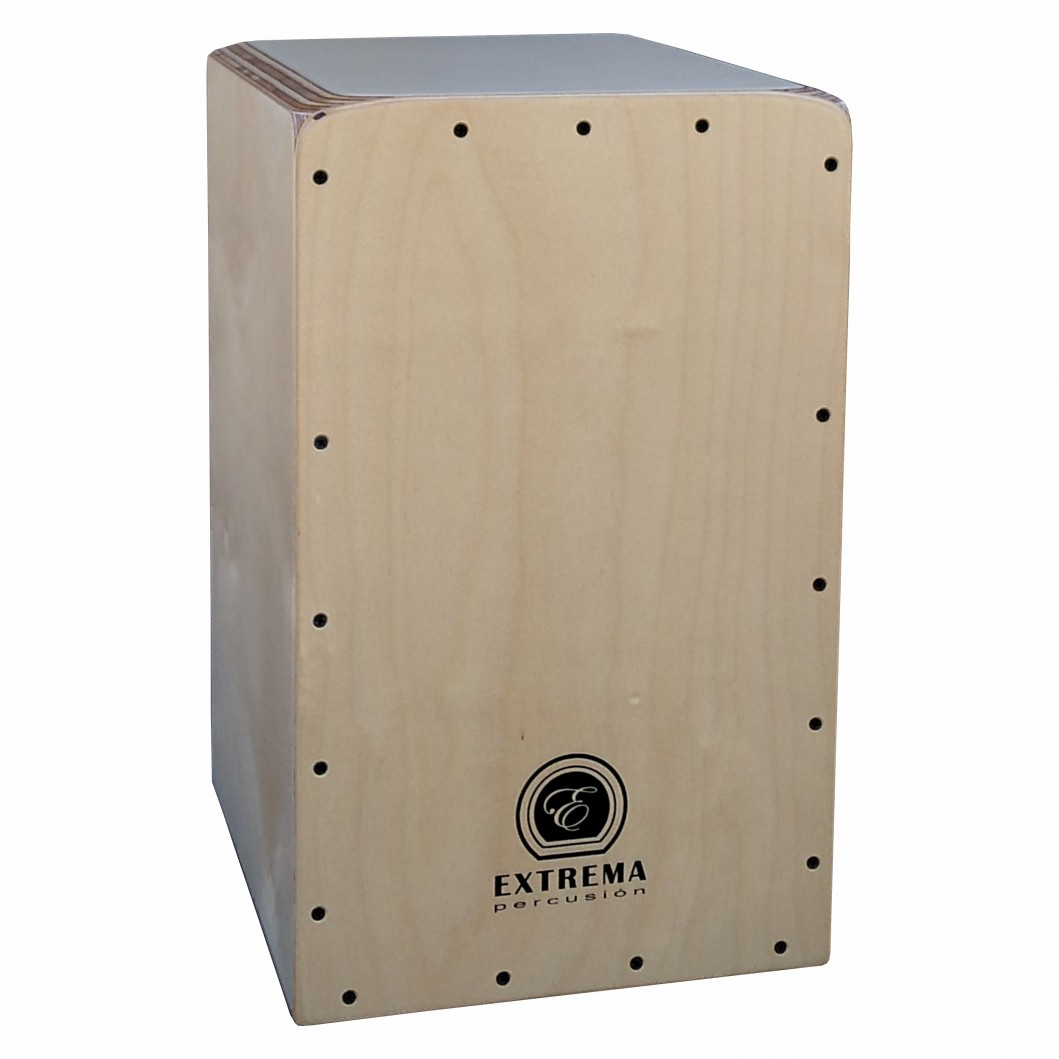

CAJÓN FLAMENCA:

Se dice que fueron los esclavos africanos que llevaron los colonizadores españoles al continente americano, concretamente en Perú, quienes utilizaban para acompañar sus cánticos las cajas de madera destinadas al transporte de mercancías.

Son cajones flamencos para niños por sus dimensiones 32 cm de alto, 24 de ancho y 24 de largo, con un peso de 2 kilos. Aún siendo unas medidas reducidas, podemos encontrar bien diferenciados la zona de los graves y de los agudos. Dispone de dos cuerdas para agudos, situadas en forma de V.

Preparando el proyecto

En estas semanas los alumnos están terminando la realización de los trabajos de investigación de los distintos instrumentos, buscando toda la información para realizar el dossier de cada uno de ellos a la espera de poder completarlo con las áreas de matemáticas y de tecnología.
Aquí tenéis una pequeña muestra

Xilófono y Metalófono.

          Como hacer un Xilofono o un Metalófono, estos instrumentos pertenece a la familia de Idiofonos percutidos.

          El punto clave en el diseño de un objeto musical es la determinación de los modos propios del objeto. En el caso de láminas y tubos consideramos un objeto longitudinal es decir mucho más largo que ancho, por tanto esta aproximación no valdrá para tubos cortos en relación a su diámetro. La frecuencia (o afinación ) del modo principal depende de la elasticidad del material (Y), de su densidad (d), de su grosor o área (a) y por supuesto de su longitud (L).

          La conclusión principal es que para un mismo tipo de barra o tubo el modo principal es proporcional al cuadrado de la longitud del objeto. Por tanto, podemos establecer las relaciones de afinación entre láminas de un mismo tipo (material y perfil) en función de la relación de sus longitudes.

          Para una misma barra o tubo y siempre con una longitud mucho mayor que su ancho, podemos calcular la afinación en relación a la Longitud. Es decir podemos medir afinación de una barra y a partir de ella establecer las del resto, en este caso la constante de vibración verifica la formula donde f es la frecuencia de la nota obtenida y L es la longitud de la barra, dicha constante de vibración es propia del material utilizado que va a depender del tipo de material, grosor, ancho, et.

          Una vez obtenida la k y utilizando la fórmula podremos calcular la longitud de las barras para obtener las notas musicales propuestas.

Un ejemplo para k=140 es la siguiente tabla de frecuencias:

Orden	Nota	Frecuencia	Longitud (cm)
1		1567,982	0,30
2		1760	0,28
3		1975,533	0,27
4		2093,005	0,26
5		2349,318	0,24
6		2637,02	0,23
7		2793,826	0,22
8		3135,963	0,21
9		520	0,20
10		3951,066	0,19
